孝感市移动公司多功能会议系统于2007年12月胜利完工,该系统从设计、布局、施工全部由我公司完成。下图是显示器全部升起的照片。
该系统是触摸屏、中控、VGA切换器、音频切换器、VGA分配器、桌面信息面板、显示器升降器、显示器、投影、手拉手会议系统、网络交换机等等组成;
设备的分布大体是:1、每个人面前一台可以升降的显示器;2、每个人面前有一个鹅颈话筒;3、每个人面前有一个多功能信息插座;
整套系统所要完成的目的:每个成员将自己的笔记本输出的VGA和音频信号插入面前的多功能信息插座,通过预先编程的遥控板遥控中控器发出指令,使VGA切换器和音频切换器进行切换,将VGA信号切换到所有成员面前的显示器中和投影机中,同时声音也被切换到功放;
需要发言时,按下面前的鹅颈话筒开关即可发言。该发言会议系统为手拉手式,可以设置为1、3或者6人同时讨论发言,主席台有特别权限,当主席台按下停止发言按键时,所有成员话筒全部自动关闭。
主要功能简述:
1、桌面显示器及信息面板全部闭合时,桌面平整;开启或闭合时桌面无任何线缆;
2、显示器除能在中控的控制下全部升降外,还能通过每个显示升降器面板上的操作按键单独升降;
3、通过面板按键能控制显示器的俯仰角度;
4、每个显示器升降应该平稳可靠,无阻滞;
5、任意会议成员的笔记本输出VGA和音频信号进入信息面板后,能通过中控控制的矩阵切换器将信号切换至15台桌面显示器,投影机同时同步显示;
6、功放附带遥控功能;可以通过遥控器遥控音量大小,也能通过桌面触摸屏控制音量大小;
7、会议成员的话筒为常闭状态,桌面音箱为常开状态;当其需要发言的时候,按下Mic开关,话筒工作的同时其音箱自动切断,避免啸叫干扰;
8、甲方现有的影碟机由于不具备VGA输出接口,其视频信号只能通过投影播放(如果影碟机的输出信号要在15台显示器中播放,则必须配备带VGA输出接口的影碟机);
9、中控能控制影碟机的开关、播放、暂停等常用功能;
扩展功能:
10、触摸屏能控制电动幕的升降;
11、开机时能自动打开影碟机、投影机,无需另外打开电源;
12、可扩展控制窗帘开闭、会议室灯光开闭。
13、可以扩展功能。
下图是显示器升起过程中的照片

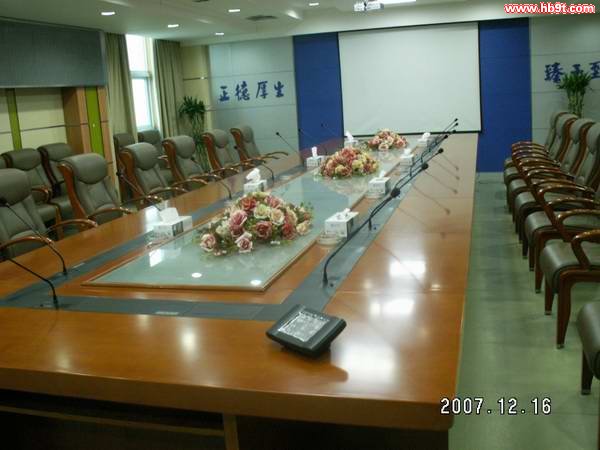

下图是完成后的系统图片,第一张是休会时显示器全部降下的照片;第二张是开会时显示器全部升起的照片。
我公司在电子电路设计方面是强项,可以根据客户功能需要进行设计。
补充说明:桌面右下角像电视机一样的小屏幕是一个彩色的触摸遥控电脑,上面显示电脑切换、显示器升降等等菜单,用手指一点即可控制,十分先进。
