中控系统使用说明及注意事项

1、当主机电源线未拔下时，主机内部带电，不得打开机箱；
2、在系统工程安装布线时，电源线应严格遵守左零右火中性地的原则，并且确保电源线中的地线接地良好，以免影响信号的正常显示或带来危险。
3、任何非专业人员不得随意打开机箱；
4、系统使用完毕时，请关闭电源总开关；
5、换保险管时，务必关闭电源总开关；
6、主机上的“SCREEN”电源接口是控制投影幕升降的专用口，不能用来插其它的用电器。
7、不得损坏主机和面板的条形码，否则保修无效。

系统线路连接

在实际工程安装插接中控后的各类设备连线时，一定要在中控未通电的情况下连接各设备，以免对中控造成不必要的损坏。
1.音视频信号切换
中控上台式电脑、卫星信号、DVD机的音频输入口分别接以上各设备的音频。
中控上的音频输出端口接功放的音频输入口。
中控上DVD机、卫星信号的视频信号输入口分别接各设备的视频。
2．计算机信号切换
中控上台式电脑及笔记本电脑的VGA输入端口分别接台式电脑及笔记本电脑的VGA口。
3．电源控制
印有投影机的供电口为投影机供电\印有电动屏幕的端口控制电动屏幕的升降
4．控制面板的线路连接

用中控原配的DB15的连接线把控制主机和面板连接起来。注意：不可用VGA线代替此线。

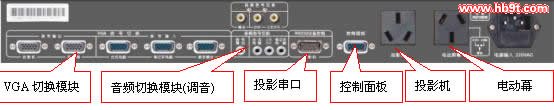

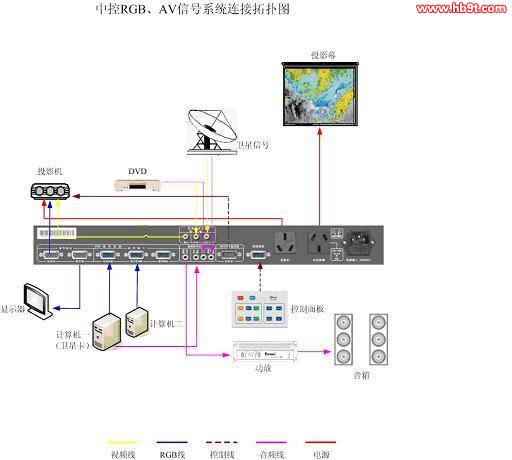

以上各设备的连接如下图所示：

电动屏幕控制线的接法？

电动幕一般采用三芯电源线连接，对于HT1280主机，屏幕控制口采用国标三芯插座接口。在控制主机的屏幕控制口旁边标明了升降的位置。其中零线为公共线。将电动幕的电源输入线和控制盒拆除（记住线的连接位置），然后连接上自己加长的线，再接一三相插头（三相插头的地线为公共线），注意电动屏幕的升、降及公共线要和控制主机的屏幕控制口的升、降及公共线相对应。

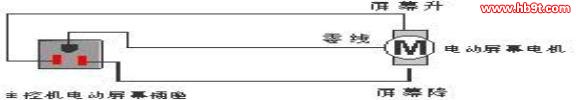

如下图所示：
