产品描述
2~32路VGA与立体声音频输入、1路VGA与立体声音频输出，专用于计算机高分辨率图象信号的高性能切换器。可将多路输入信号任意选择一路输出给一路显示设备。矩阵切换器具有高达350MHz（-3dB）的满载带宽，可兼容RGBHV、RGBs、RGsB和分量视频信号，可在VGA（640×480）、SVGA（800×600）、XGA（1024×768）、SXGA（1280×1024）、UXGA（1600×1200）信号模式下提供良好的高清晰表现。本产品产用液晶背光显示屏，设备信息与通道切换状态显示一目了然，更加方便操作。每台设备都可以设置地址并可多机级连，分址控制。
产品特性
专业矩阵芯片350MHz（-3dB）满载带宽
切换状态液晶显示，可以从显示屏上直接看到当前的切换状态
VGA和音频信号可同步切换，也可分开单独进行切换
面板、RS-232、RS-485（选配）、NET网络控制（选配），能与第三方控制设备实现远程控制和智能控制
设备地址为1-255，可同时255台使用同一COM口级连控制
面板按键采用欧母龙按钮，按键寿命可达100万次以上
全功能红外遥控器红外遥控更加灵活方便（选配）
全兼容RGBHV、RGBs、RGsB、分量视频、非平衡立体声音频
30组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换
LAMAR matrix控制软件，可控制矩阵切换、自动循环、定时切换等
更快的通道切换速度，切换延时≤100ns
断电现场保护，保证通电后状态为断电前切换状态
可机架安装的标准19英寸4U机箱
全铝机箱，保证更好的抗干扰及电磁屏蔽兼容性
技术参数
RGB通道：

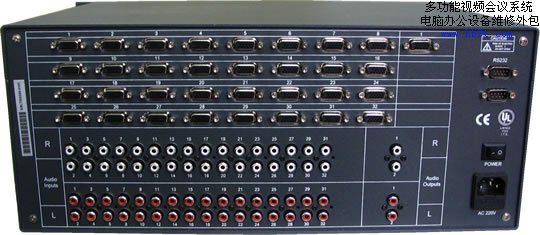

输入接口： 32路15针HD插座（VGA）
输出接口： 1 路15针HD插座（VGA）
带宽： 350MHz(-3dB)
0-10MHz只是+0.2dB到-0.1dB
0-120MHz只是+6.5dB到-1.0dB
输入电平： 0.5Vp-p最小，2.0Vp-p最大
输入I/O阻抗： 75Ω
输出电平： 0.7Vp-p最小，2.0Vp-p最大
输出I/O阻抗： 75Ω
交叉串扰：： -68.5dB@5MHz
回波损耗： -85dB@10MHz
信噪比(S/N)： 72.8dB
切换速度： 小于100ns
行场同步通道：
输入电平： 1Vp-p－5Vp-p
输入阻抗： 10KΩ
输出电平： 兼容TTL
输出阻抗： 75Ω
同步极性： 跟随输入
行频： 15KHz-130KHz
场频： 30Hz-170Hz
音频通道：
输入接口： 32路立体声莲花RCA
输出接口： 1 路立体声莲花RCA
带宽： 100KHz
增益： 非平衡音频0dB（可按需更改），平衡音频6dB
信噪比（S/N）： 73.5dB空载(1Vpp)
通道隔离： >76dB @1KHz
输入阻抗： 高阻，>47KΩ
输出阻抗： 47Ω
控制方式：
面板控制
RS232、RS485（选配）、RS422（选配）控制
红外遥控器（选配）控制
LAMAR matrix软件控制
RS232控制协议：
控制端口： RS-232
波特率： 9600（可改变）
数据位： 8
停止位： 1
校验位： 无
控制结构： 2＝TxD，3＝RxD，5＝GND(地)
产品规格：
电源： 交流85V-265V，50Hz/60Hz
功率： 30W
外形尺寸： 482（宽）×178（高4U）×
重量： 8.5 (kg)
平均故障间隔时间： 30000小时
标配附件： LAMAR matrix控制软件光盘
产品使用说明书
电源线、控制线
